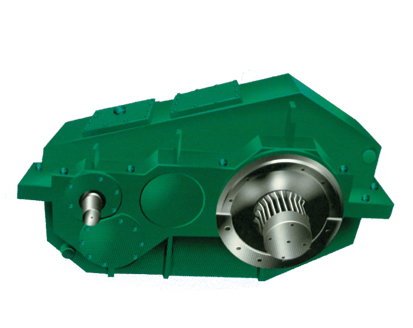

QY型起重機用減速機是在QJ系列起重機用中硬齒面減速機的基礎上研制開發的。QY型減速器機包括QYS型(三支點)和QYD型(底座式)兩個系列起重機用硬齒面減速機。它有三級、四級和三四級結合型三種.QY型減速機采用鋼板焊接,箱體經退火去應力處理,齒輪采用優質低碳合金鋼,齒面經滲碳淬火處理,并經磨削加工,產品品質穩定,性能可靠。
QY型起重機用減速機的性能特點:
考慮起重機各機構的工作特點、傳動比范圍、進一步提高產品性能,采用較少規格滿足用戶多方面的要求,QY型減速機的特點為:
1)承載能力高。齒輪采用滲碳、淬火、磨齒加工,承載能力比調質滾齒的軟齒面和中硬齒面齒輪減速器有大幅度提高。
2)體積小、重量輕。與軟齒面和中硬齒面減速器相比.相同承載能力減速器可降低2-4個相當機座號。
3)效率高、噪聲低、振動小。采用磨齒加工提高了精度等級,齒輪又進行了修緣,每級齒輪的綜合效率為0.98,振動和噪聲顯著降低。
4)采用多級數,減少單級速比。可拉開中心距,降低減速器整機高度,滿足起重機各機構的要求;減速器的最大公稱傳動比達到400,滿足了慢速起重機的要求。
5)三支點減速器,可立式、臥式、甚至偏轉一定角度安裝,方便靈活。
6)本系列減速器有三四級結合型(即三級的裝配型式,四級的傳動比)為慢速起重機的通用化提供前提。
標記示例:
1)名義中心距a1=315。公稱傳動比i=56.裝配型式為m,低速軸端為花鍵軸伸,起重機用三支點硬齒面三級減速器。
標記為:減速器QY3S315-56ⅢH。
2)名義中心距a1=450,公稱傳動比i=280,裝配型式為n,低速轱為齒輪軸端。起重機用底座式硬齒面四級減速器。
標記為:減速器QY4D450-280ⅡC。
